فن کویل‌ها یکی از تجهیزات کلیدی در سیستم‌های تهویه مطبوع هستند که به کمک جریان آب سرد یا گرم و یک فن دمنده، نقش گرمایش و سرمایش محیط را بر عهده دارند. آن‌ها با چیلر یا بویلر مرکزی کار می‌کنند و در انواع مختلفی طراحی شده‌اند تا در فضاهای گوناگون قابل استفاده باشند. در این مقاله، انواع فن کویل را به‌صورت تخصصی و کاربردی بررسی می‌کنیم.

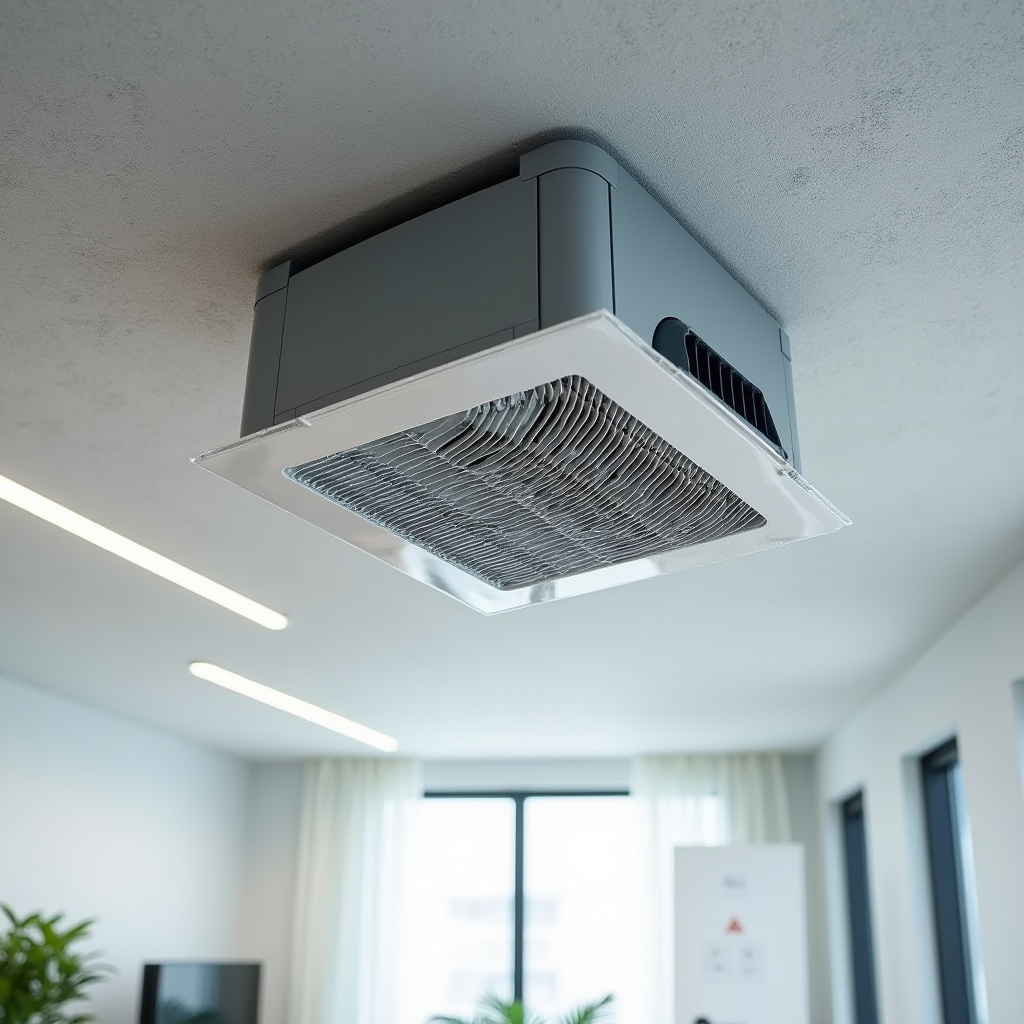

1. فن کویل سقفی توکار (Concealed Ceiling Fan Coil)
مشخصات فنی
این نوع فن کویل داخل سقف کاذب نصب می‌شود و فقط دریچه‌های خروجی هوا قابل مشاهده هستند. بعضی مدل‌ها قابلیت کانال‌کشی به چند اتاق یا بخش را دارند. معمولاً از نوع فشار استاتیکی بالا (High Static Pressure) هستند تا بتوانند هوا را از طریق کانال‌ها توزیع کنند.
مزایا
- زیبایی بصری: تجهیزات از دید پنهان‌اند و تنها دریچه‌ها دیده می‌شوند.
- توزیع یکنواخت هوا: با امکان کانال‌کشی می‌توان چند نقطه را پوشش داد.
- صدای کم: چون در سقف نصب شده، نویز مکانیکی فن کمتر حس می‌شود.
معایب
- نیاز به فضای کافی در سقف کاذب: در پروژه‌هایی با ارتفاع کم ممکن است امکان‌پذیر نباشد.
- نصب و نگهداری پیچیده‌تر: دسترسی به واحد اصلی برای تعمیر نیاز به باز کردن سقف دارد.
- هزینه بالای نصب: شامل هزینه کانال‌کشی، دریچه، اجرای سقف کاذب و نیروی تخصصی.
کاربردها
مناسب برای پروژه‌های لوکس مانند هتل‌ها، دفاتر مدیریتی، ویلاها، مجتمع‌های اداری و مسکونی سطح بالا.

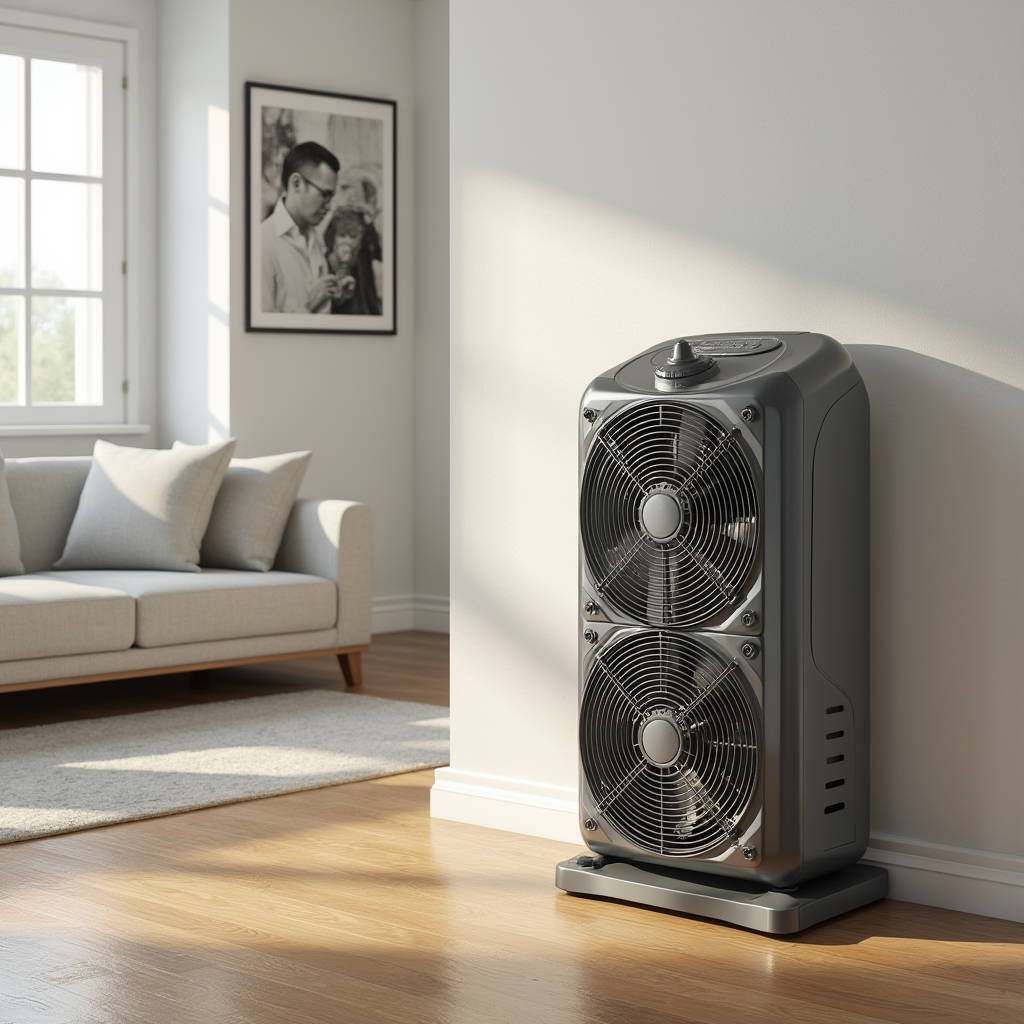

2. فن کویل زمینی (Floor Standing Fan Coil)
مشخصات فنی
فن کویل زمینی در کنار دیوار، زیر پنجره یا در کف اتاق نصب می‌شود و هوا را به‌صورت افقی یا عمودی پخش می‌کند. ساختار ساده و دسترسی مستقیم دارد.
مزایا
- نصب ساده: نیاز به سقف کاذب یا ساختار خاصی ندارد.
- دسترسی آسان برای تعمیر: پنل‌ها باز شده و دسترسی مستقیم به فن و کویل فراهم است.
- هزینه کمتر: نسبت به انواع سقفی، مقرون‌به‌صرفه‌تر است.
معایب
- اشغال فضای فیزیکی: بخشی از فضای دیوار یا کف را اشغال می‌کند.
- کمتر شدن زیبایی داخلی: بدنه فن کویل قابل مشاهده است.
- میزان صدای بیشتر: نسبت به سقفی‌ها صدای فن بیشتر احساس می‌شود.
کاربردها
مدارس، بیمارستان‌ها، ادارات دولتی، مکان‌هایی که زیبایی اولویت پایین‌تری دارد یا دسترسی برای سرویس مهم است.

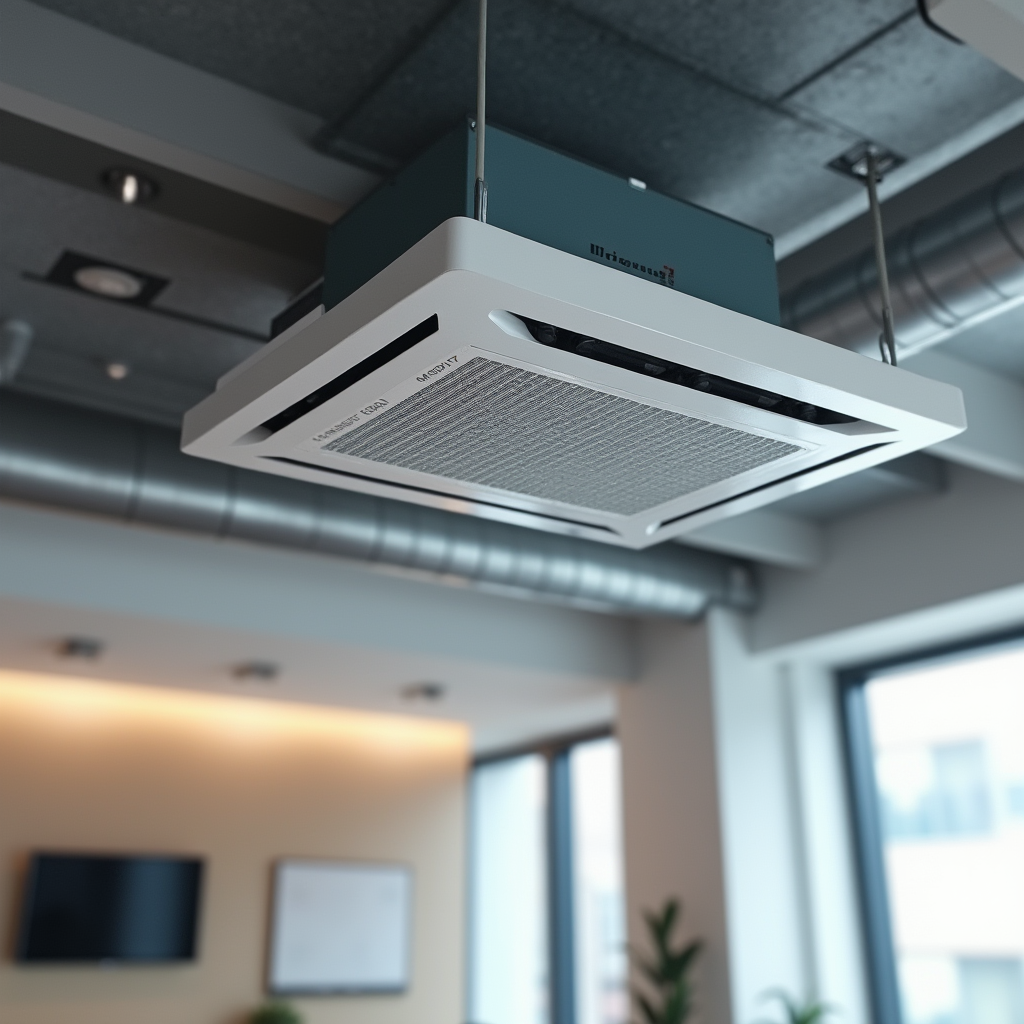

3. فن کویل کاستی (Cassette Fan Coil)
مشخصات فنی
درون سقف کاذب نصب می‌شود و خروجی هوای آن از پایین و در قالب پنل قابل‌مشاهده است. در دو مدل رایج چهارطرفه (Four-way) و یک‌طرفه (Single-way) عرضه می‌شود. دارای پمپ درین داخلی برای تخلیه آب تقطیرشده است.
مزایا
- توزیع یکنواخت هوا: در مدل چهارطرفه، هوا در تمام جهات توزیع می‌شود.
- ظاهر مدرن: فقط پنل تزئینی آن در دید است.
- مناسب برای فضاهای باز: پوشش دهی بالایی دارد.
معایب
- نیاز به سقف کاذب: نمی‌توان در فضاهای بدون سقف اجرا کرد.
- قیمت بالا: تجهیزات و نصب تخصصی‌تری نیاز دارد.
- نگهداری نسبتاً سخت‌تر: نسبت به مدل زمینی و دیواری.
کاربردها
مراکز تجاری، سالن‌ها، رستوران‌ها، ادارات مدرن، لابی هتل و فروشگاه‌ها.

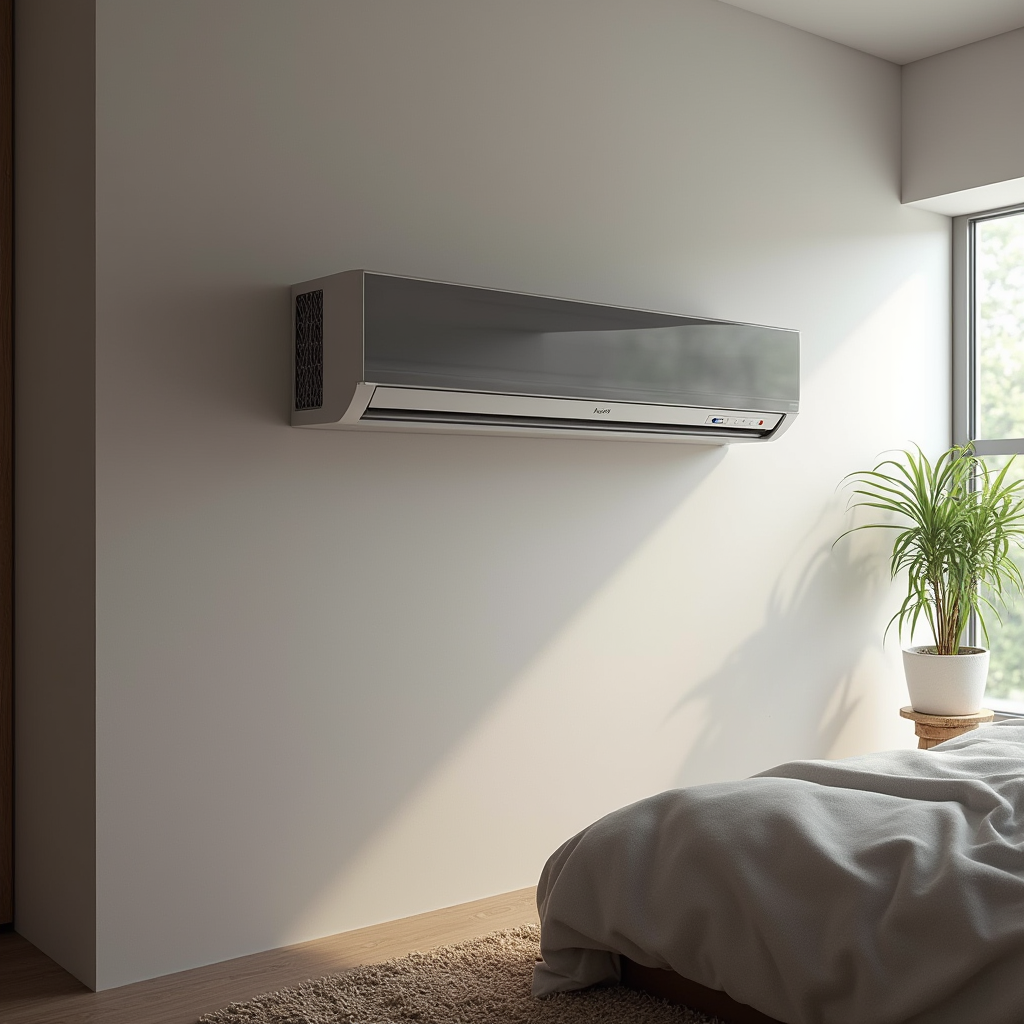

4. فن کویل دیواری (Wall-mounted Fan Coil)
مشخصات فنی
مشابه اسپلیت دیواری نصب می‌شود و به‌صورت مستقل برای هر فضا قابل اجراست. معمولاً دارای ریموت کنترل برای تنظیم دما و سرعت فن است.
مزایا
- نصب آسان: نیاز به زیرساخت خاصی ندارد.
- عدم اشغال کف یا سقف: مناسب فضاهای کوچک یا کم‌جا.
- هزینه پایین: هم در خرید و هم نصب.
معایب
- محدودیت در قدرت هوادهی: مناسب فضاهای بزرگ یا چندبخشی نیست.
- عدم اتصال به کانال: هوادهی تنها در همان اتاق انجام می‌شود.
- ظرفیت پایین‌تر نسبت به سایر مدل‌ها.
کاربردها
آپارتمان‌ها، اتاق خواب‌ها، اتاق کارهای شخصی، فضاهای کوچک مسکونی یا تجاری.
جدول مقایسه انواع فن کویل
| ویژگی‌ها | سقفی توکار | زمینی | کاستی | دیواری |
|---|---|---|---|---|
| محل نصب | داخل سقف کاذب | روی زمین | داخل سقف کاذب | روی دیوار |
| زیبایی ظاهری | بسیار بالا | متوسط | بالا | متوسط |
| نیاز به فضای نصب | زیاد | کم | زیاد | بسیار کم |
| هزینه نصب | بالا | پایین | متوسط | پایین |
| مناسب فضاهای بزرگ | بله | خیر | بله | خیر |
| میزان صدا | کم | متوسط | کم | متوسط |
| راحتی در نگهداری | سخت | آسان | متوسط | آسان |
| قابلیت کانال‌کشی | دارد | ندارد | ندارد | ندارد |
| مصرف انرژی | بهینه | متوسط | بهینه | متوسط |
بهترین انتخاب
برای انتخاب فن کویل مناسب باید پارامترهایی مانند نوع کاربری ساختمان، زیبایی محیط، بودجه اجرایی، فضای نصب و امکان سرویس دوره‌ای را در نظر گرفت. هر مدل فن کویل ویژگی خاص خود را دارد و می‌توان با تحلیل نیاز پروژه، بهترین گزینه را انتخاب کرد.
